Cette fois-ci je me suis
amusé à recréer un stylo optique pour Vectrex.

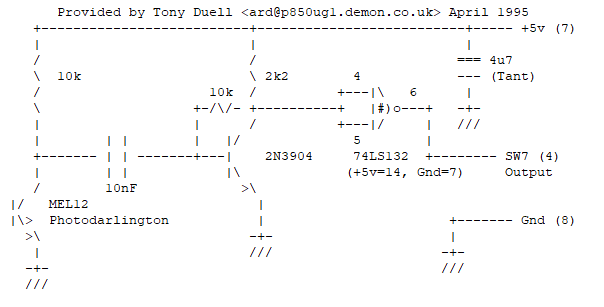

Je suis parti du schéma existant créé par Tony Duell :
J'ai apporté une modification sur mon PCB en rajoutant la connexion du bouton 1,
ce qui permet de rajouter un bouton sur le stylo dans l'hypothèse où un
nouveau soft voudrait utiliser le bouton 1 comme déclencheur d'une
action ;)
Après un premier prototype sur un
bout de plaque à pastilles, bien entendu fonctionnel, j'ai
réalisé un PCB.
La taille réduite permet
de l'utiliser dans un marqueur ou feutre, comparaison avec un stylo :
Le marqueur qui servira de
corps au lightpen, une fois l'intérieur retiré et nettoyage des restes
d'encre :
Première étape assemblage des composants sur le PCB :
Sous le PCB des résistances au format CMS pour gagner en épaisseur.
Avant de souder le phototransistor je vous conseille de le tester, cela vous évitera quelque mauvaise surprise une fois le tout assemblé, pour cela je vous propose un petit schéma très simple (voir à gauche).
Il suffit d'une LED et d'une résistance de 470 Ohm en alimentant avec 5V.
La LED doit s'illuminer faiblement lorsque l'alimentation 5V est connectée au montage, ensuite en utilisant une lampe assez forte (lampe de votre smartphone par exemple) vous devez voir la LED s'illuminer plus fortement lorsque vous la rapprochez du phototransistor. Si la LED est illuminée très fortement à la connexion de l'alimentation, et qu'elle ne change pas d'intensité en utilisant une lampe, c'est que le phototransistor est HS. Si la LED reste éteinte vérifier d'abord vos connexions et si tout est correctement connecté c'est que le phototransistor est HS.
Préparation du câble DB-9 et perçage du fond du marqueur, pour pouvoir passer le câble.
Soudure des fils du câble DB-9 en suivant le pin-out joint.
1 = Bouton 1 4 =
Bouton 4
7 = +5V
8 = GND
Il est temps d'insérer délicatement le PCB monté dans le corps du marqueur, en vous assurant de bien aligner le phototransistor avec l'ouverture du marqueur.
Ensuite pour ma part j'utilise de la mousse antistatique découpée aux bonnes dimensions pour caler le PCB dans le marqueur, mais vous pouvez utiliser une autre solution, et pour finir refermer le fond du marqueur.
Le résultat final prêt à être utilisé.
Une autre version avec un marqueur plus fin, et finition avec du "cover" or, cela donne un effet plus luxueux ;)
Une petite vidéo pour illustrer le fonctionnement du stylo optique sur vectrex :
Conclusion: Voilà une solution économique pour réaliser un stylo optique pour Vectrex. C'est toujours amusant de dessiner sur un écran CRT, ce que les jeunes de moins de 20 ans ne connaissent pas et risquent de ne jamais en faire l'expérience.
Les fichiers gerbers sont disponibles :
Merci de ne pas faire du commerce des PCB fabriqués.
Pour
d'éventuelles questions vous pouvez consulter le forum system-cfg ou me contacter directement :
