Universal Pad 2 buttons for classic 8 bits |
|||
 |
|||
|
|||
| Qui n'à pas dans sa collection des machines ordinateurs ou consoles sans manettes ou pads dédiés. C'est pour cette raison que j'ai décidé de trouver une solution universelle pour pouvoir recréer des manettes dédiés pour chaque machine, pour ne plus avoir à rechercher une manette qui soit compatible avec telle ou telle machine. Donc j'ai choisi d'utiliser comme base une manette que l'on peut trouver facilement sur le net à des prix très intéressants. Ensuite il m'a fallu créer un PCB qui pourrait remplacer celui d'origine en respectant les dimensions et les contacts pour chaque directions et boutons. Après un premier prototype fonctionnel sur une manette que j'avais en stock, j'ai voulu vérifier que cela s'adapterait sur différentes versions de cette manettes ( USB, DB9, 4 boutons,..) et il m'a fallu rectifier le dessin du PCB car certaines manettes avait quelques différences intérieures. |
|||

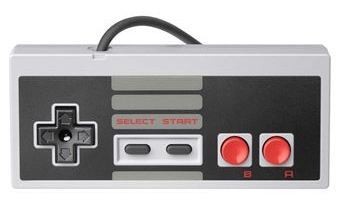

| Finalement le PCB est compatible avec les divers modèles de pads NES, présents sur ces photos : |  |
 |
|
| Vous
aurez besoin de 3 éléments : - le PCB Universal Pad - un pad NES (neuf) - une rallonge DB9 mâle/femelle le tout pour un coût inférieur à 8 euros voir beaucoup moins selon les sites. |
   |
||
| |
|||
| Pour installer le PCB
Universal pad à l'intérieur des pads NES: |
On dévisse le PCB d'origine (garder le vis de côté) et on enlève le PCB avec son fils qui ne nous servira pas. | Enlever les boutons supplémentaires (start, select, et éventuellement les 2 boutons d'actions supplémentaires si vous
avez une manette à 4 boutons d'actions. |
|
 |
 |
 |
|
| Pour les pads versions USB |
même procédure on enlève le pcb,
le câble et les boutons start et select. |
||
 |
 |
||
| Il nous reste à préparer le
câble DB9. Il faut couper le connecteur mâle de la rallonge pour ne conserver que le connecteur femelle. Et repérer les couleurs de fils par rapport à l'extrémité femelle. Dans mon cas, toutes les rallonges que j'ai utilisées avaient le même câblage hasard ou pas !!! |
 |
 |
|

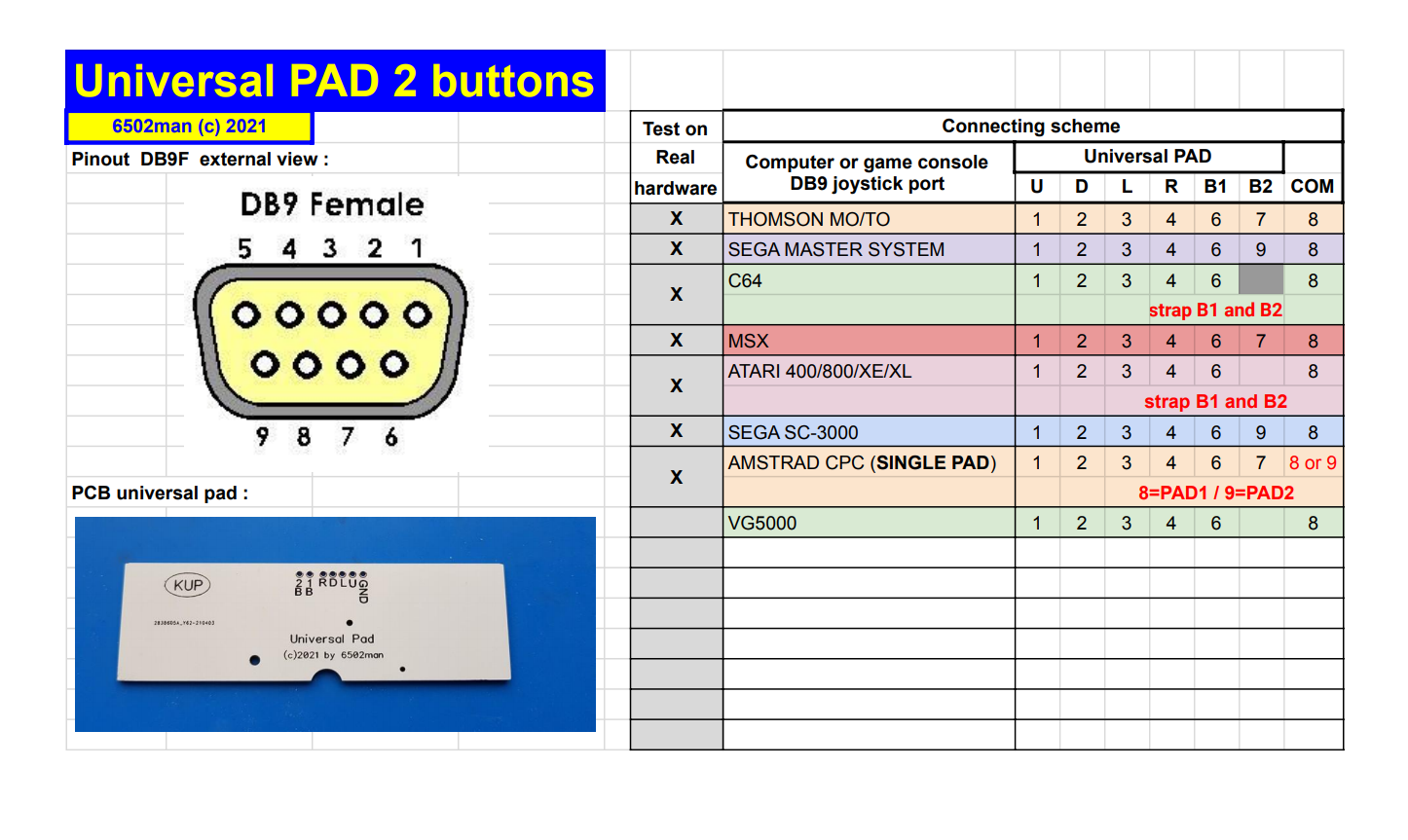

| Maintenant
il nous reste à souder les fils de la rallonge DB9, sur le PCB
Universal Pad. Pour ce faire il vous suffit de suivre ce petit tableau qui reprend le cablage pour chaque machine. Exemple: pour C64 le fils de la rallonge DB9 correspondant à la pin1 doit être soudé sur U, le fils de la pin 2 sur D, etc, etc ... |
|||
  |
|||
| Vous devrez obtenir ceci : |
 |
 |
|
| Et pour finir voici quelques
stickers aux dimensions des pads Nes : A télécharger ici : Stickers Il ne reste plus qu'à imprimer sur un papier autocollant épais et découper, pour le coller sur le pad |
     |
||

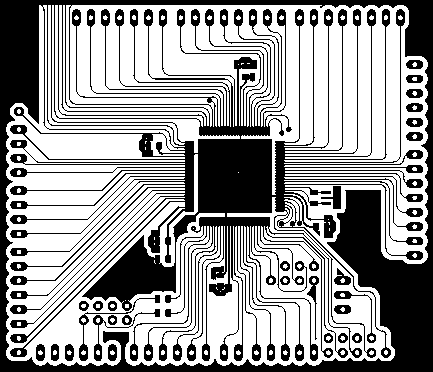

| les Gerbers sont disponibles pour tous ceux qui voudrait en faire fabriquer : Merci de ne pas faire du commerce des PCB fabriqués. |  |  | |
| Quelques
photos des tests effectués : |
|||
| Atari 8 bits |
Sega SC-3000 |
MSX |
|
 |
 |
 |
|
| Sega Master
System |
Thomson 8
bits |
Enterprise 64/128 |
|
 |
 |
 |
|
| Pour
conclure cette page je dirais que cela comble un besoin en accessoires
essentiel pour permettre de profiter pleinement de nos vieilles
machines ;) Et surtout n'hésitez pas à compléter le tableau des machines et de proposer de nouveaux stickers ;) Voilà bon amusement. |
|||
