| Que faut il pour réaliser ce double pad : | ||

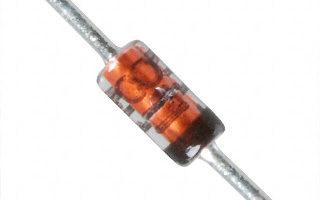

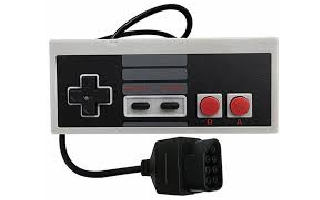

| Des pads type NES (ou autre selon vos goûts) On en trouvent des neufs chez nos amis les vendeurs du pays du grand dragon enrhumé. | 2 rallonges DB-9 entièrement câblés. Aussi dispo chez les vendeurs chinois. | 12 diodes 1N4148. |
 |  |  |

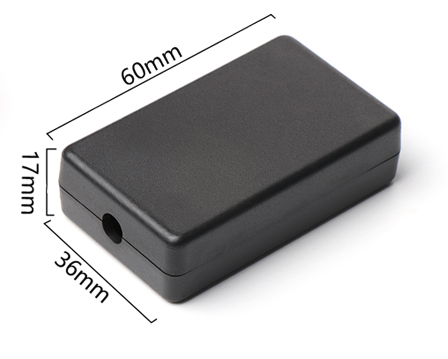

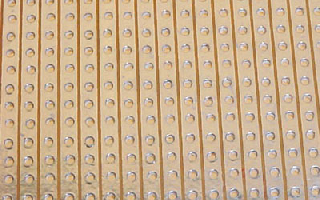

| 1 plaque d'essai à bandes. | 1 petit boitier comme ceci : | |
 |  | |
| Cablages, connexions et soudures | ||
| Couper les connecteurs mâles des 2 rallonges, ils ne nous servirons pas. | Ensuite couper à environ 10 cm du connecteur femelle les 2 câbles. | Il doit vous rester les 2 câbles sans connecteurs raccourci de 20/25 cm. |
 |  |  |
| Repérer les fils d'un des connecteurs femelle, l'autre nous n'en aurons pas besoin. | On commence à souder sur un petit bout de plaque d'essai les 7 fils d'un des 2 câbles sans connecteurs + les 6 premières diodes en laissant bien dépasser la queue de la diode du côté opposé : | Cela doit donner ceci : vous remarquerez que j'ai mis une queue de diode en plus, ça permet de passer le signal commun de la deuxième manette. |
 |  |  |
| On soude sur un autre morceau de plaque d'essai les fils du câble avec le connecteur femelle, et l'autre câble sans connecteur, ainsi que les 6 diodes : | On n'oublie pas de couper les pistes sous les 2 x 6 diodes : | Maintenant on peut assembler les 2 morceaux de plaque d'essai en passant les queues de diodes dans les trous juste en face des fils venant du connecteur femelle comme ceci : |
 |  |  |
| On doit obtenir le connecteur femelle raccordé à une plaque d'essai ensuite les 2 câbles sans connecteur raccordé chacun à une plaque d'essai et les diodes soudées avant ces 2 câbles : | Gros plan de l'assemblage : | Une autre vue de l'assemblage : |
 |  |  |
| Le tout peut rentrer dans un petit boitier | Une fois refermé c'est propre ;) | |
 |  | |
| Passons aux connexions des manettes. | Une fois les manettes ouverte ils nous faut dessouder les fils du câble d'origine, qui ne nous serviras pas. | Guide pour souder les fils sur les PCB des manettes, évidemment si vous prenez d'autres manettes il faudra adapter : |
 |  |  |
| Ensuite souder les fils pour la manette 1 sur le PCB, en faisant attention que les fils ne gênent pas ni à l'ouverture ni aux contacts des directions ou des boutons | Vous pouvez utiliser du scotch pour maintenir les fils en place avant la fermeture du boitier des manettes. | Autre alternative percer un petit trou au milieu des pastilles pour pouvoir passer les fils par derrière le PCB de la manette, cela gène beaucoup moins aux contacts et à la fermeture du boitier. |
 |  |  |
| Une fois le tout refermé vous remarquerez que j'ai volontairement enlevé les 2 boutons 'SELECT' et 'START' puisqu'ils ne nous servent pas, vous comprendrez l'intérêt à la fin ;) | ||
 | ||
| Passons aux tests maintenant : | ||
 | ||
| Un petit programme Basic pour tester les 2 manettes: | La manette 1 répond indépendamment de la manette 2 : | La manette 2 répond aussi indépendamment de la manette 1 : |
 |  |  |
| Avec une autre direction ça fonctionne : | De même pour la manette 2 : | Idem pour les autres directions : |
 |  |  |
| Le bouton 1 de la manette 1 | Le bouton 1 de la manette 2 | Les boutons 1 de la manette 1 et 2 en même temps: |
 |  |  |
| Le bouton 2 de la manette 1 | Le bouton 2 de la manette 2 | Les boutons 2 de la manette 1 et 2 en même temps: |
 |  |  |
| Pour finaliser ce bricolage j'ai décidé de faire imprimer un sticker à coller sur les manettes, et un petit autocollant sur le boitier : | Une fois le sticker collé sur la manette ça rend très bien :) | Voici le résultat final du double pad pour CPC : |
 |  |  |
| Test avec d'autres couleurs de boutons : | Ca permet de personnalisé les manettes et ou de différencier joueur 1,et joueur 2 par exemple. | |
 |  | |
| Voici le schéma de principe du double pad : | ||
 | ||
